盤點中國特高壓之最
2021-10-19
瀏覽: 8863 次
特高壓給我們的生產生活帶來了極大的變化,但不知你有沒有想過這么一個問題:在輸電技術上,西方領先了一百多年,卻在短短十多年間被中國彎道超了車,和核電、高鐵一樣成為一張金名片,原因在哪?
..................................................
今天我們來盤點不斷刷新的特高壓之最,領略中國輸電技術的騰飛。..................................................
...................................
............

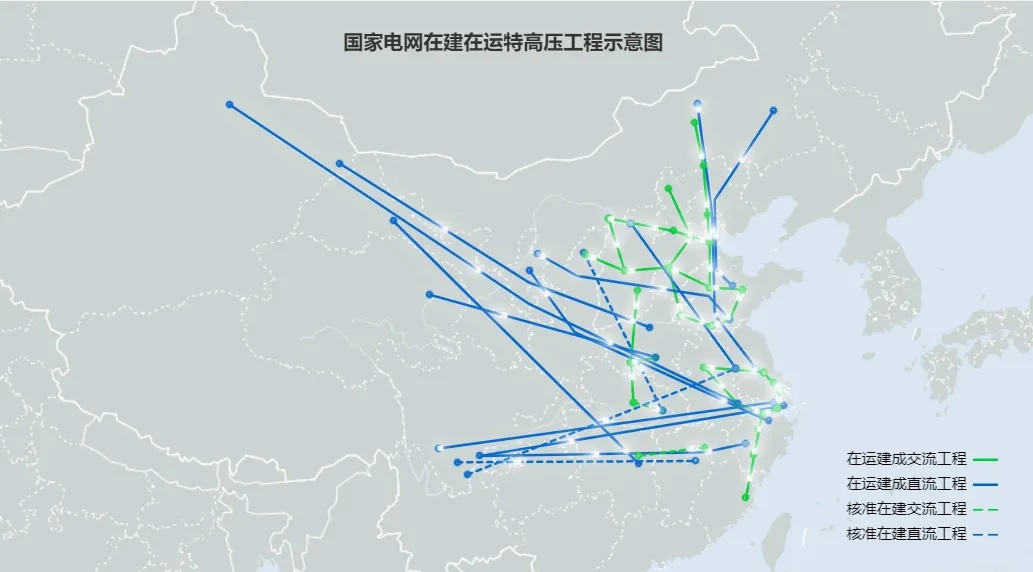

中國投運和在建的特高壓線路圖
..................................................截至2020年底,我國成功投運“14交16直”30個特高壓工程,跨省跨區輸電能力達1.4億千瓦,累計送電量超過2.5萬億千瓦時,另還有2交3直5個特高壓工程在建。每個特高壓工程都承擔著非凡的意義,都有自身獨步天下的“特長”。..................................................盤點特高壓之最01.
輸電距離最長
......................................................................................................................................................準東-皖南±1100千伏特高壓直流輸電工程,全長3324公里,橫跨半個中國,穿越新疆、甘肅、寧夏、陜西、河南、安徽六?。▍^(qū))。...........................
......

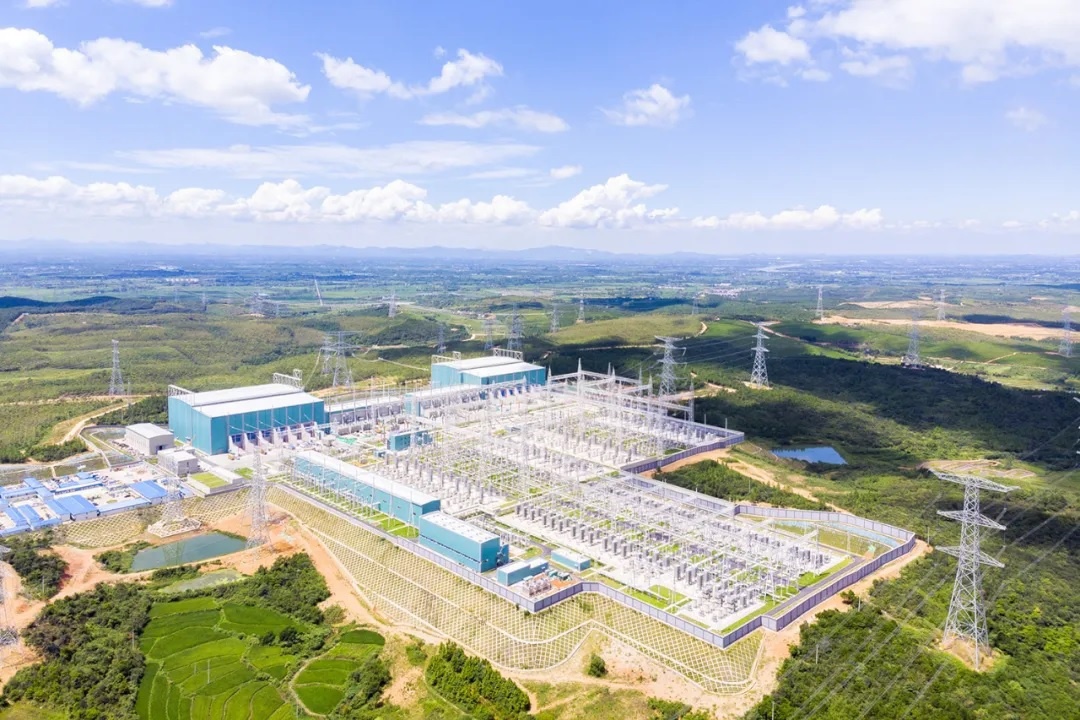

.準東-皖南±1100千伏特高壓直流輸電工程古泉特高壓換流站|徐可 攝........................................
迄今輸電距離最長的特高壓交流輸變電工程是榆橫-濰坊1000千伏特高壓交流輸變電工程,全長2×1059公里,自西向東橫穿陜西、山西、河北和山東四省。這條特高壓線路是“煤炭搬運工”,不但可以帶動陜北煤炭高效利用,還可以有效緩解京津冀魯?shù)貐^(qū)電力供應緊張和大氣污染。目前在國外最長的特高壓線路是前蘇聯于1985年建成的1150千伏特高壓線路,全長900公里,目前已降壓到500千伏的超高壓運行。雖然日本也曾建過兩條特高壓線路,但因為福島核電站事故后,降壓使用。
要說輸電能力,準東-皖南±1100千伏特高壓直流輸電工程無出其右。
該工程是西北最大的風光火電力打捆外送通道,每年可向華東地區輸送電量660億千瓦時,輸電功率900萬千瓦,是國內在運的26個特高壓工程中輸電功率最大的工程,輸電能力居全球第一。輸送容量1200萬千瓦,相當于可同時滿足華東5000萬戶家庭的用電需求,每8小時20分鐘就可以輸送1億千瓦時電能。

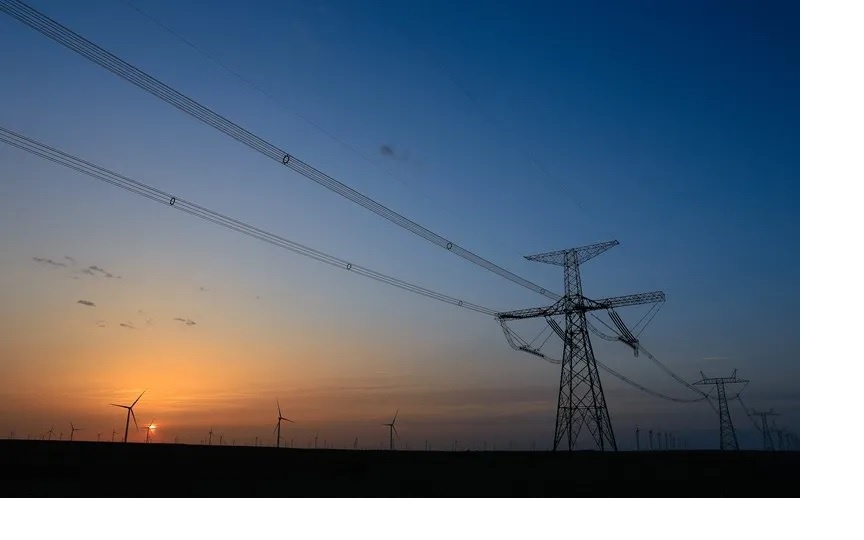

準東-皖南±1100千伏特高壓直流輸電工程|來源:國家電網報另外還有個紀錄跟咱們浙江有關,那就是靈州-紹興±800千伏特高壓直流輸電工程,2020年一年實現特高壓利用小時數達到6229小時,居全國特高壓直流工程首位,全年外送電498億千瓦時居國家電網第一。靈州-紹興±800千伏特高壓直流輸電工程紹興換流站2021年度檢修
世界特高壓“塔王”位于張北-雄安1000千伏特高壓輸變電工程。工程中位于河北保定烏龍溝的群山之巔的兩基鐵塔(4S004、4S005號塔)海拔超過1000米,塔高分別為211.6米和208.6米,重量達730噸和740噸,是名副其實的重量級“塔王”。張北-雄安1000千伏特高壓輸變電工程|來源:國家電網有限公司官方網站
張北-雄安1000千伏特高壓交流輸變電工程還擁有世界上電壓等級最高、容量最大的1000kV 200Mvar交流有級可控并聯電抗器。此前西方國家研制的電抗器都在千噸級別,由于電抗器不能拆解、不能磕碰,運輸、起重等問題困擾西方國家多年。中國已將這一龐然大物“瘦身”到了200多噸,同時中國還通過研制壓縮彈簧,螺桿壓緊鐵芯,配合減震墊、減震彈簧等組件的應用,將電抗器噪音控制達到世界級最高水平。南昌—長沙1000千伏特高壓交流線路工程運用的重達490噸的1000千伏變壓器,是世界最高電壓等級、最大容量的交流變壓器。但這還不是全部,工程沿線地形復雜,山地占比達74%,大部分樁位需架設索道運輸材料。線路涉及“重冰區”,為國內現有交流特高壓施工難度之最,40毫米冰區角鋼塔施工沒有經驗可借鑒。滇西北-廣東±800千伏特高壓直流工程,西起云南省大理州劍川縣,跨越云南、貴州、廣西、廣東四省區,線路全長約1953公里,是西電東送首條落點深圳的特高壓直流工程。該項目在技術上攻克了多項世界難題,創下多個“最”:如新松換流站海拔達2350米,世界最高;電氣設施抗震設計達到9度,世界最高;直流線路跨越3600米海拔,世界最高。中國電科院建成了世界最先進的電力系統仿真平臺,對包括220千伏到1000千伏電網、2258臺發電機、35932條線路、11547個節點的超大型特高壓交直流混合電力系統進行了全景仿真計算,模擬了10萬多個故障條件和運行方式。這套仿真能力最強、計算效率最高、模擬精度最準確的新一代仿真系統,研發了“三道防線”關鍵技術,構建了國際領先的大電網安全防御體系。
溪洛渡左岸-浙江金華±800千伏特高壓直流輸電工程,是我國能源領域取得的世界級創新成果,是當今世界高壓直流輸電技術的代表作之一。工程在向上、錦蘇特高壓直流輸電工程的基礎上,進一步提升了送電功率需要對特高壓直流工程系統研究與成套設計、電磁環境控制、工程設計、設備研制、工程建設與運行維護等方面進行系統攻關,是世界高壓直流輸電技術的制高點。5000安直流關鍵設備如換流變、換流閥、穿墻套管等均為首次研制。溪洛渡左岸—浙江金華±800千伏特高壓直流輸電工程金華換流站多年來,國網浙江電力在特高壓輸電工程關鍵技術上也取得了一系列創新性的成果,例如特高壓輸電線路雷電繞擊機理及防護技術的研發、皖電東送特高壓交流輸電示范工程試驗關鍵技術研究與應用、超特高壓輸電線路感應防護關鍵技術及裝置大研發等,技術水平也處于國際前列。

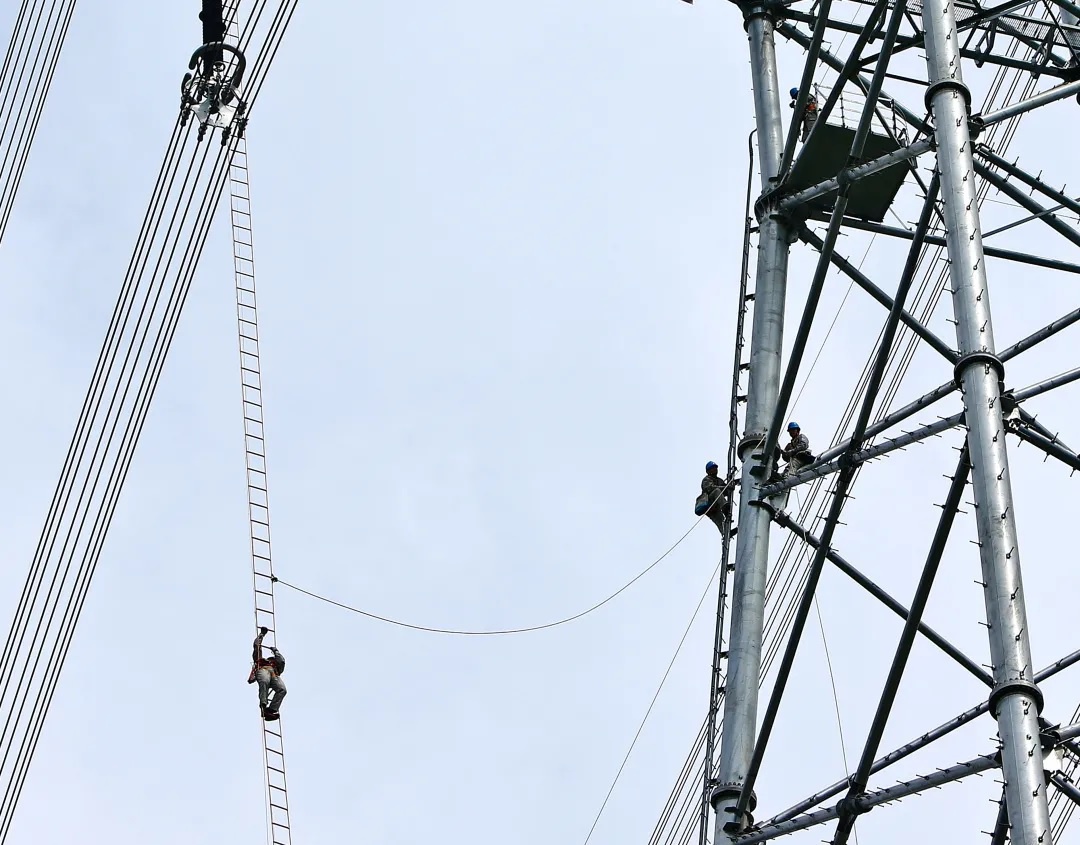

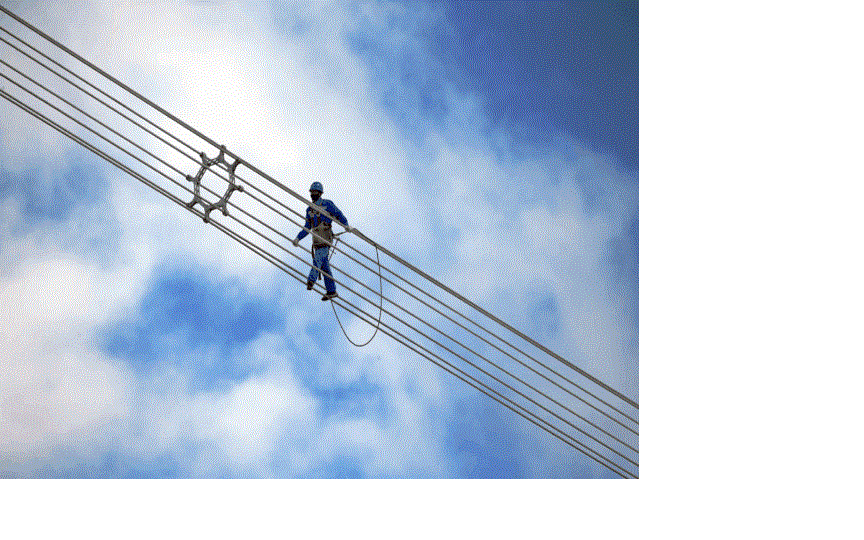

我國首次成功實施1000千伏同塔雙回特高壓線路帶電作業
